伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，自力式閥門則牌全開狀態。 此閥一般水平安裝。

伸縮蝶閥結構特點：

伸縮蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。伸縮蝶閥處于完全開啟位置時，伸縮蝶閥厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。伸縮蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

伸縮蝶閥采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。 如果要求伸縮蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。伸縮蝶閥的結構原理尤其適合制作大口徑閥門。伸縮蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

常用的伸縮蝶閥有對夾式蝶閥、手動法蘭式伸縮蝶閥、對焊式蝶閥三種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間；法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上；對焊式蝶閥的兩端面與管道焊接連接。蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

2、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。

3、流量特性趨直線，調節性能好。

4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

5、密封件可更換，且密封可靠達到雙向密封。　

6、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

7、該閥可設計成法蘭連接和對夾連接。

8、驅動方式可選擇手動、電動或氣動。

伸縮蝶閥采用標準

設計標準:GB/T12238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

壓力試驗:GB/T13927-1992;JB/T9092-1999

伸縮蝶閥工作原理

伸縮蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動 來開啟、關閉和調節流體通道的一種閥門。伸縮蝶閥的蝶板安裝于管道的直徑方向。在伸縮蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。

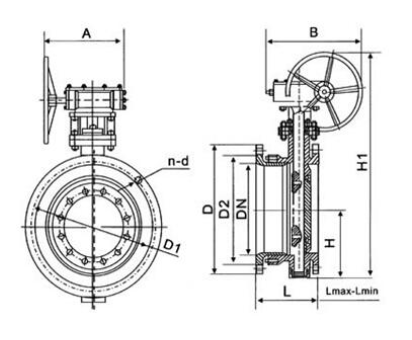

伸縮蝶閥結構圖

伸縮蝶閥主要技術參數：

伸縮蝶閥主要零件材質

伸縮蝶閥外形尺寸、法蘭尺寸和螺栓孔尺寸

公稱 通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)
	H	H1	設計最 大長度	設計最 小長度	設計 長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米								D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	上一篇： 閥門選型-閥門選定和管道設計時，應注意事項 下一篇： 工業互聯網是實現閥門智能制造的關鍵基礎 關于我們 企業簡介 企業文化 歷程愿景 領導致辭 生產制造 品質保證 華通榮譽 TS和高新企業證書 產品認證 體系認證 專利證書 檢測報告 國家標準 其它榮譽 華通產品 三聚氰胺專用 耐磨閥系列 高溫閥系列 低溫閥系列 蝶閥 球閥 閘閥 截止閥 止回閥 水利控制閥（多功能） 管道配件及特種閥 行業應用 石油天然氣 化工行業 冶金行業 電力行業 市政水利 海外工程 服務中心 服務理念 售后服務 技術支持 資料下載 FAQ常見問題解答 掃一掃，關注我們 021-59141010 地址：上海市嘉定江橋工業園區江橋路35號（201803） Copyright ? 2019 上海華通閥門有限公司 版權所有   備案號：滬ICP備05037222號  聯系方式 | 客戶服務 | 行業應用  | 友情鏈接  | 網站聲明         滬ICP備05037222號-1 電話 郵件 QQ 主站蜘蛛池模板： 安国市| 石景山区| 招远市| 大同市| 昔阳县| 南汇区| 博野县| 清涧县| 施秉县| 江源县| 道孚县| 射洪县| 博野县| 青田县| 洛隆县| 大余县| 志丹县| 法库县| 石渠县| 岑巩县| 沽源县| 牡丹江市| 剑川县| 调兵山市| 长沙市| 嘉义市| 永丰县| 舞钢市| 江津市| 横山县| 福建省| 慈利县| 思南县| 蒲城县| 威宁| 冀州市| 进贤县| 蒙山县| 格尔木市| 右玉县| 九台市|
